Ray Dẫn Hướng Thang Máy T50, T78, T89, T114

THÔNG SỐ CƠ BẢN
Mã sản phẩm:  T50, T78, T89, T114
Chất liệu: Thép cường độ cao
Công nghệ gia công: Cán nóng, tôi luyện nhiều lần đạt độ cứng vững, chịu mài mòn
Xuất xứ: Công nghệ Ý – Sản xuất tại Trung Quốc
Tải xuống

HOTLINE: 093 559 2509 - 098 7346 944

0
(0)

Ray dẫn hướng thang máy là gì?

Ray dẫn hướng thang máy hay còn gọi là ray thang máy là thiết bị có vai trò định hướng chiều dịch chuyển cho đối trọng hoặc cabin.

Trên thị trường thang máy hiện nay, loại ray thang máy phổ biến là ray dẫn hướng thang máy thép đúc và tôn uốn. Mỗi loại phù hợp với mục đích sử dụng khác nhau.



Phân loại dây dẫn hướng thang máy

Tên ray dẫn hướng thang máy

Ứng dụng

Hình ảnh sản phẩm

Ray T50

Thép đúc dạng chữ T, dùng chủ yếu cho thang máy tải thực phẩm 50kg – 200kg.

Ray dẫn hướng thang máy T50

Ray dẫn hướng thang máy T50

Ray T78

Thép đục dạng chữ T, dùng cho thang máy tải 300 – 600kg.

Ray dẫn hướng thang máy T78

Ray dẫn hướng thang máy T78

Ray T89

Thép đúc dạng chữ T, dùng cho thang máy tải 600 – 1000kg.

Ray dẫn hướng thang máy T89

Ray dẫn hướng thang máy T89

Ray T114

Thép đúc dạng chữ T, dùng cho thang máy tải 1000kg trở lên.

Ray dẫn hướng thang máy T114

Ray dẫn hướng thang máy T114



Lưu ý: Đối với những thang máy dùng 4, 6 ray dẫn hướng cho cabin, tải trên 1000kg, có thể dùng T89 thay vì 2 cây T114.



Chức năng của ray dẫn hướng thang máy

  1. Dẫn hướng cabin hoặc đối trọng thang máy.
  2. Giữ cho cabin thang máy không rơi tự do khi thắng cơ hoạt động.
  3. Một số trường hợp động cơ đặt trên đỉnh ray, ray còn có chức năng đỡ máy.
  4. Các trường hợp dùng V hoặc U làm ray dẫn hướng thì ray chỉ có 1 tác dụng là dẫn hướng.

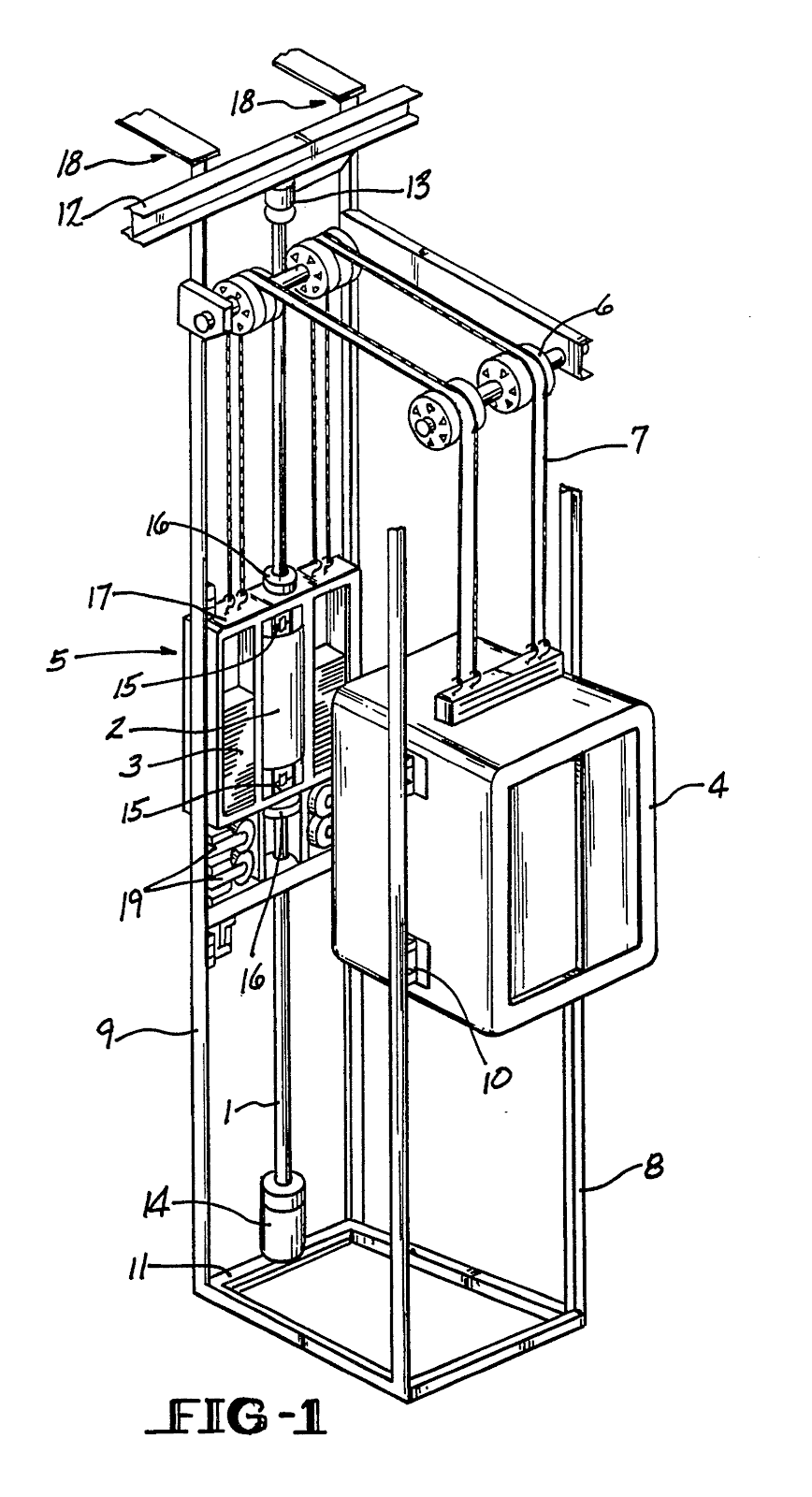

Vị trí các ray dẫn hướng thang máy

Vị trí các ray dẫn hướng thang máy



Lợi ích dùng ray dẫn hướng thang máy T50, T78, T89, T114

Ray dẫn hướng thang máy

Ray dẫn hướng thang máy

  • An toàn: dễ dàng trang bị thêm bộ thắng cơ khí.

  • Độ ổn định: Ray thẳng gần như tuyệt đối, hành trình chạy luôn giữ được sự ổn định. Có bass 8 lỗ khi nối các đỉnh ray lại với nhau, không phải hàn khi nối.
  • Độ bền: Độ bền rất cao, đây là bộ phận có độ bền nhất trong thang máy.
  • Dễ thi công, lắp đặt.
  • Êm ái, không ồn.
  • Bảo dưỡng dễ dàng bằng nhớt thay vì mỡ bò. Sạch sẽ hơn rất nhiều so với các loại ray tự chế bằng U, I, V.



Cách lựa chọn ray dẫn hướng thang máy

Ray dẫn hướng bao gồm ray dẫn hướng đối trọng và ray dẫn hướng Cabin. Thông thường khi lắp đặt thang máy thì nhiều gia đình lựa chọn cùng một loại ray dẫn hướng cho cả Cabin và cả đối trọng. Với các loại dây dẫn hướng thang máy chất liệu thép cơ bản như T78, T89, T50, TH5A, T114 được khách hàng ưu tiên sử dụng nhiều.

Các lựa chọn dây dẫn hướng thang máy dựa vào:

  • Tải trọng cần đáp ứng
  • Chất liệu
  • Độ bền
  • Thương hiệu



Khách hàng có thể căn cứ vào yếu tố trên để lựa chọn loại dây dẫn hướng thang máy phù hợp với công trình lắp đặt của mình. Quý khách hàng liên hệ hotline 0987346944 hoặc tư vấn lựa chọn loại linh kiện cho thang máy phù hợp qua tư vấn 24/7 của Đông Đô, hận hạnh được phục vụ quý khách.
